CAD使用范围最广的一款绘图软件，块的使用可以提高CAD绘图的效率以及修改效率，尤其是像标高，桌椅，阶梯等固定图形，使用块可以很容易的批量插入，下面如何在cad创建块呢?下面学习啦小编给大家整理了在cad中创建块的方法。希望对你有帮助！
CAD中创建块的方法步骤

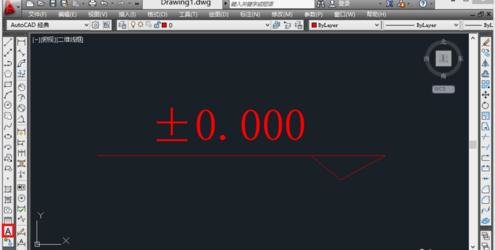

1 打开cad软件，这里以标高为例!用直线命令L画一个标高符号，再用单行或多行文本标上数字!如图!
CAD中创建块的方法步骤图1

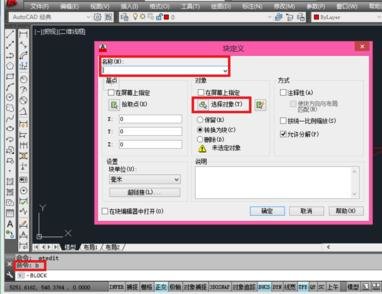

2 输入快捷键 B(块定义)!
CAD中创建块的方法步骤图2

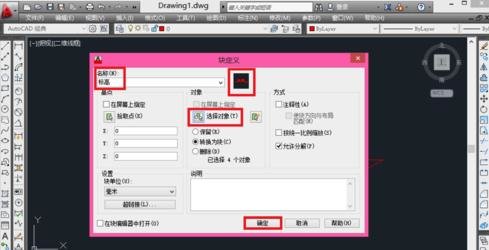

3 填上名称，选中对象，点确定!
CAD中创建块的方法步骤图3

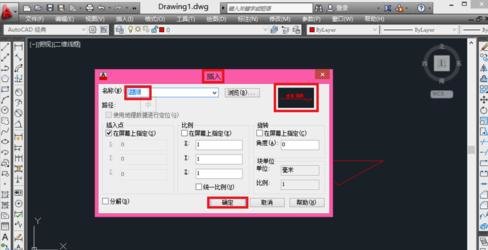

4 插入块的话用快捷键 I (插入块)!
CAD中创建块的方法步骤图4

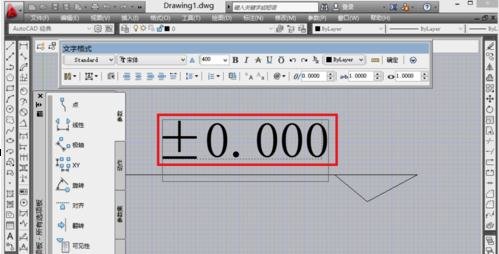

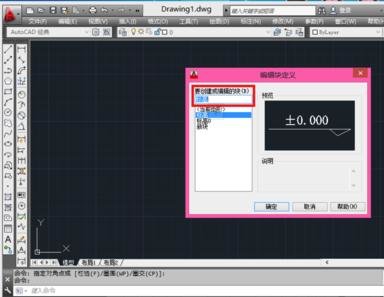

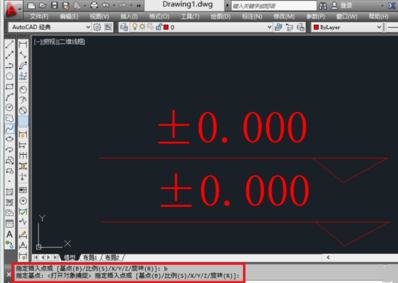

5 然后输入B,选定基点，然后想放那里就放那里!改标高数据的话，只需双击块，就会弹出一个编辑自定义块窗口，点确定，进入块编辑器，然后双击数字就可以改了!
CAD中创建块的方法步骤图5
CAD中创建块的方法步骤图6
CAD中创建块的方法步骤图7

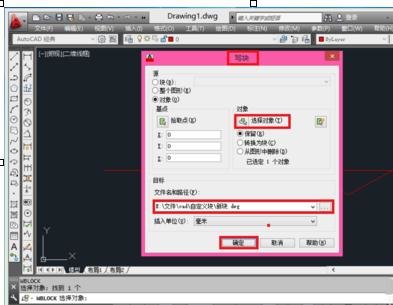

6 块定义只局限于本幅图纸能用，若要以后常用，那只有把他写成一个块，放在电脑硬盘里，以后常用!写块的命令是W(自定义块文件)!
CAD中创建块的方法步骤图8

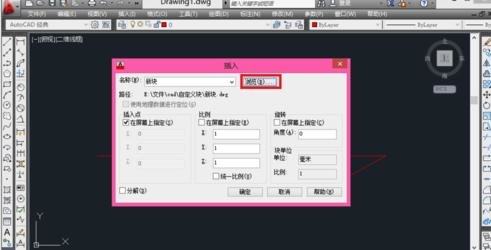

7之后的步骤和块定义差不多!插入时也一样，只是多了一个浏览，找到自己保存的块文件而已!
CAD中创建块的方法步骤图9
猜你喜欢：
1.CAD画图时怎么创建多个副本
2.如何使用CAD绘制动态块
3.如何在CAD中绘制长方体
4.cad里面如何将块调出使用
5.cad是如何编辑块参照的
6.cad如何编辑动态块
7.CAD怎么创建新布局使用
思考：
思考1：CAD中新建块的命令是什么
提示：如果只保存为块,命令为BLOCK,如果要保存为块文件则为WBOLCK,利用这个块文件,可将这个块文件插入其它图形中去.
思考2：cad怎么删除创建的块
提示：你说的不是很清楚，如果是一般的删除的话跟删除其他图元是一样的啊，选中后点击“清除”就好了。 如果你是要彻底删除 某个块的话，你可以先把图纸上出现的 这个块删掉，然后点击：文件——绘图实用程序——清理（快捷键：PU），就可以把图纸上没用到的...
思考3：CAD2007里创建块的快捷键是什么
提示：创建块的英文单词为Block，其快捷键单词第一的字母：B。见下图1、2
思考4：在CAD2008中,如何创建块和使用块?
提示：块中的图形作为一个整体，可方便编辑，例如把一个零件作为一个快。块可以重复插入，并能节省存储空间，相当于一个“标准件”。 创建： 选择“绘图”——“块”——“创建”菜单，打开“块定义”对话框。 插入： 选择“插入”——“块”菜单，打开“插入块”对话框。
思考5：CAD2007如何创建块？
提示：两种方法： 一： 菜单栏里选绘图。 找到块并创建块。 然后选择对象。 二： 按快捷键ctrl +c。 要建块的图。 快捷键 ctrl+shift+ v。
