我们经常会在一些CAD图形中见到图案，这都是用CAD填充的。下面由学习啦小编告诉大家在CAD制图中怎么填充图案，快跟我一起来学习吧。
在CAD制图中填充图案的方法

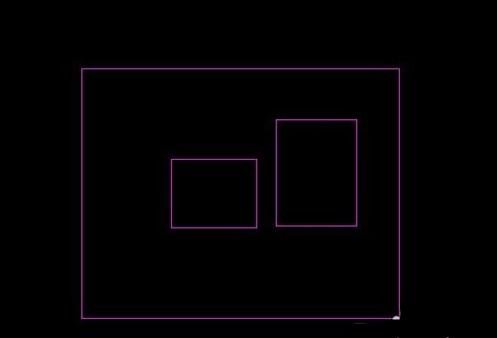

1.打开CAD软件，并打开我们要填充下面这个图形

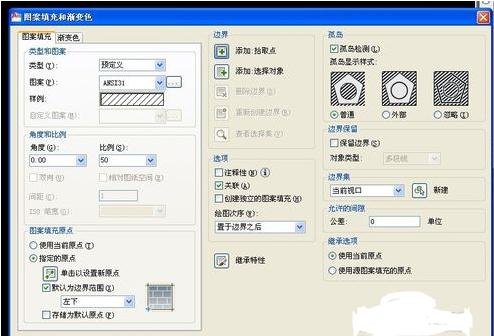

2.按下键盘的H键，自动淡出一个框框。

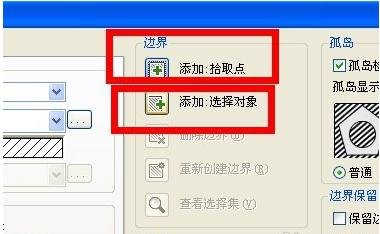

3.这里有两个，一个是边框拾取点，一个是对象选择。你看什么方式比较好选择。

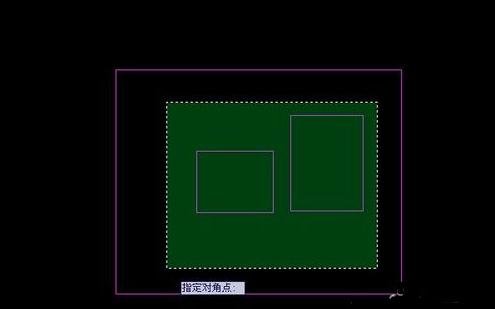

4.选择第2个选择对象，鼠标选择框选对2个图形，出现影子。

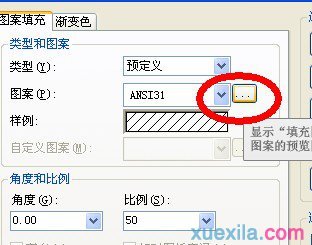

5.再次会自动返回对话框，点击内容。这里隐藏了系统自带的图案。

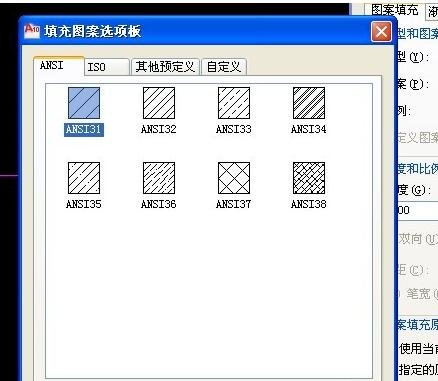

6.点击开，发现很多，选择一个试试。

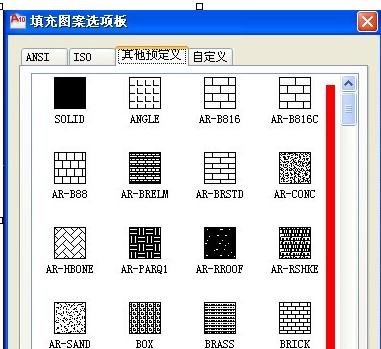

7.进入其他预定义，里面是常用的图案。

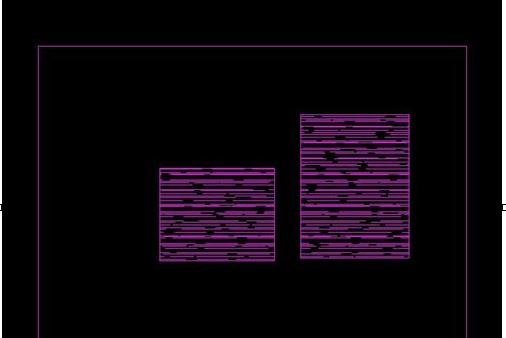

8.选择一个，确认，进入编辑参数设置。

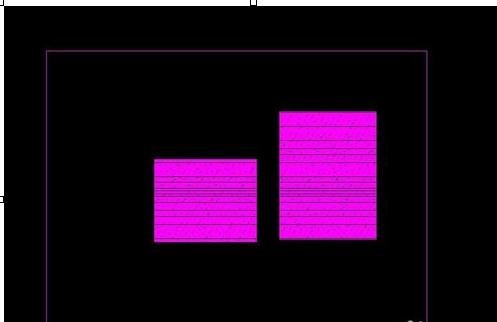

9.发现图案太过密集，我们继续该参数。设置到300.这个数字没定义，看增加要求的结果。
看了“在CAD制图中怎么填充图案”的人还看了：
1.cad如何自定义填充图案填充
2.cad中填充图案怎么用
3.cad2012怎么填充图案
思考：
思考1：cad 图案填充怎么用
提示：快捷键H，选择要填充的填充样式，然后右上角有个选取点，就是选取你要填充 的填充空间中间随便点一点，然后会自动弹出你按H跳出来的那个框框，然后确定，或者预览，密度不对的话，你就改下对比比例
思考2：用cad2007怎样图案填充
提示：1.在绘图工具栏，找到图案填充按钮 2.点击图案填充命令按钮，出现对话框，点击图案类型按钮，选择图案 选择一个图案，点击确定 3.点击拾取点按钮， 光标在要填充的密闭区域点击，填充范围会显示虚线框，回车，点击确定就可以了
思考3：CAD问题：标准填充图案和详图填充图案有什么区别
提示：呵呵，这个呢，建筑标准制图里面规定，详图（小于1：100的图）需要绘制出材料的图案。大于1：100的可以涂成黑色，所以呢就有了，标准填充和详图填充。 天正里面呢，在cad的左下角有一个比例，针对于所有天正图形都有效，例如一段混凝土墙体，你...
思考4：cad画图填充时为什么会填成一大片很密的图形
提示：在右下角（见图片）输入适当的比例就可以了，具体比例要实际情况而定，自己调整试试就行了。
思考5：cad中土体一般用什么图案填充
提示：CAD本身带有填充图案，如果不需要特殊图案，可以按H+空格，便会出现图案填充。 具体操作方法： 1、 快捷键 H+空格，便会出现以下界面 2、图案填充—图案那一栏点击。 便会出现各种图例图案，点其他预定义，图案较全面。 3、如填充土壤或钢筋混凝...
