很多剖面图一般都是将物体剖开的，所以使用cad画的话是比较简单的。下面就让小编告诉你怎么用cad画剖面图的方法，一起学习吧。
用cad画剖面图的方法一
1.先画好建筑平面图

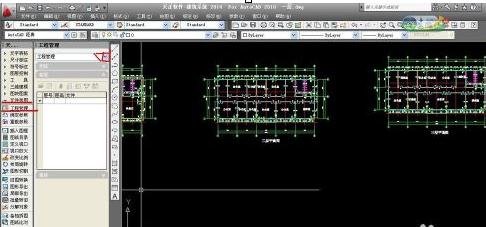

2.打开天正软件，选择【文件布图】下的【工程管理】。

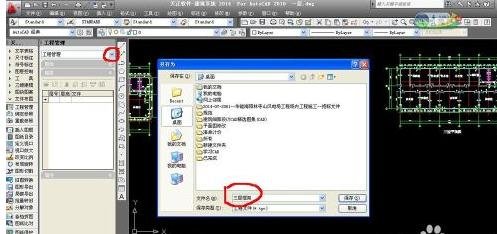

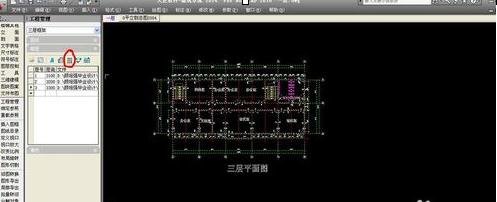

3.点【工程管理】下新建工程，建立名为“三层框架”的工程名

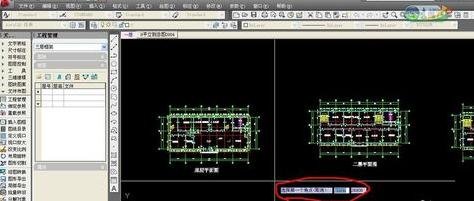

4.用鼠标分两步点击图中所示按钮，然后根据命令行提示一步步选取

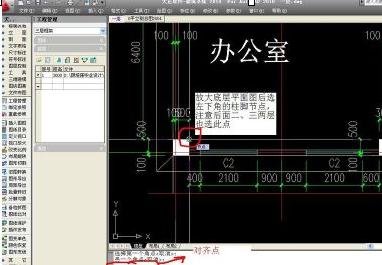

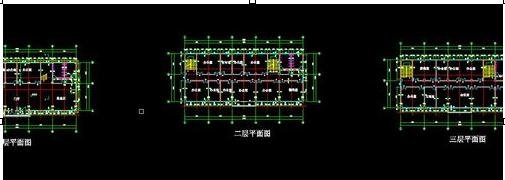

5.根据命令行提示操作，对齐点均选三层楼左下角柱的同一点，以此类推，加载二三层楼

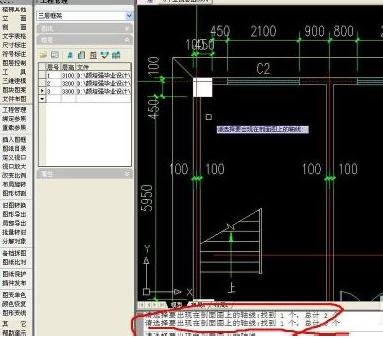

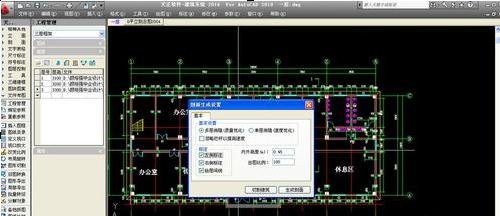

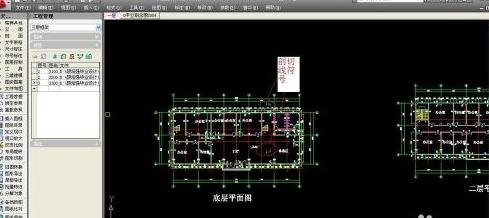

6.输入三层楼信息后，注意修改层高，然后点剖面命令，根据命令行提示一步步做。

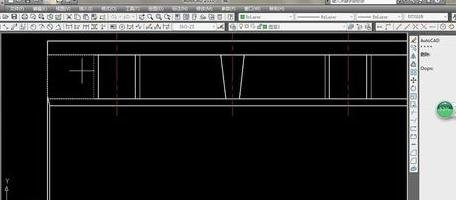

7.命令行提示执行完毕之后，右击鼠标确定，生成{剖面}。同理立面生成亦是如此
用cad画剖面图的方法二

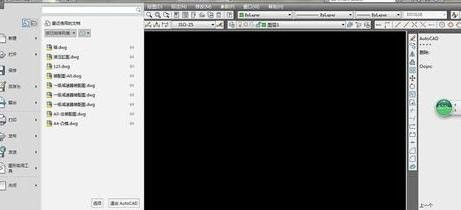

双击auto CAD 的图标，进而打开该软件
左击操作窗口中的最左上角的图标，会下拉出一个菜单栏，在此菜单中点击“打开”按钮，进而打开自己要操作的图形

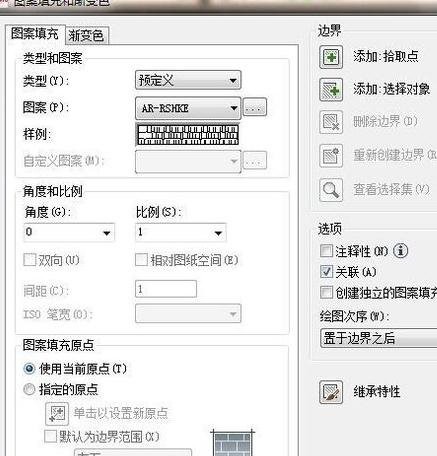

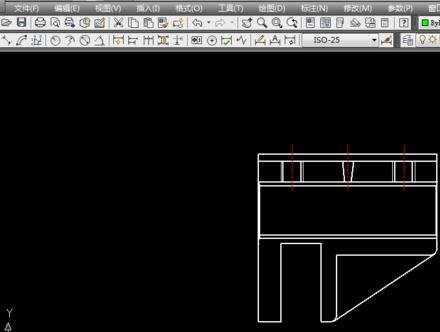

鼠标左键单击左面“绘图工具栏”中的“图案填充”图标，进而弹出如下“图案填充和渐变色”窗口

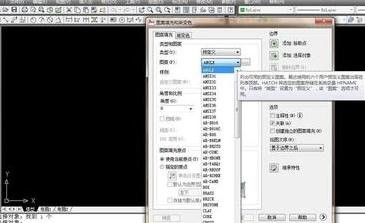

在“图案填充和渐变色”窗口中点击“图案(P)：”后的窗口，在下拉菜单中选取要填充的图案的基本形状
在“图案填充和渐变色”窗口中点击“角度(G)：”和“比例(S)：”下的窗口，在下拉菜单中选取要填充的图案的基本形状的角度和显示比例
左击“图案填充和渐变色”窗口中左上方的“添加：拾取点”前的加号图标，然后就会返回原图形窗口
在原图形窗口中将鼠标的光标依次移动到要填充图案的区域并以此单击鼠标左键，此时选中区域的边界线会变成虚线，进而选中所要填充的区域
