我们在使用cad软件的时候会遇到cad图形界限的问题，CAD中设置图形界限的快捷键是Limits，cad图形界限怎么设置，有时候我们在cad中绘制大的图形的时候，会发现屏幕不能完全显示我们绘制的图形，或者我们需要在A4，A3等特定范围内绘制图形的话就要设置cad图形界限。下面小编就教你cad怎么设置图形界限。
cad设置图形界限的方法

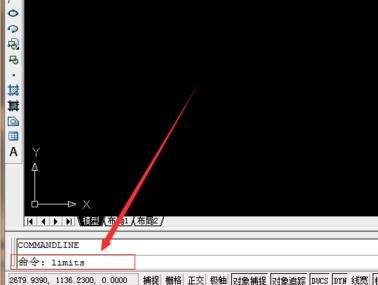

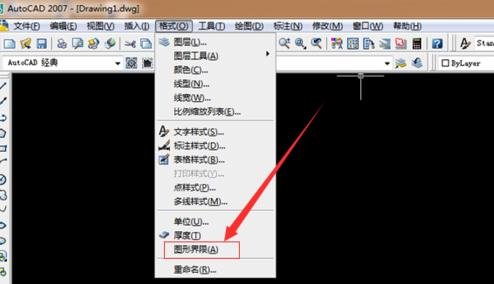

第一步打开CAD软件进入绘图页面后，我们在下面命令栏里输入英文limits后按回车键或者点击上面的工具栏格式→图形界限，如图：

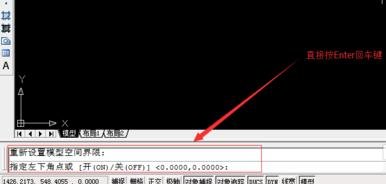

第二步这时命令栏里会出现重新设置模型空间界限的说明，在下面的原坐标为(0.000,0.000)。看到这里我们直接按回车键就好。

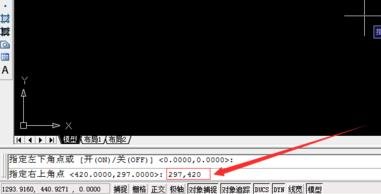

第三步按了回车键后，这时命令栏里出现指定左下角点(0.000,0.000)，指定右上角点(420.0000,297.0000)。小编我打算设置成A3纸的大小，就在命令栏里输入(297,420)数字。如图：

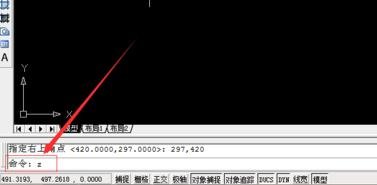

第四步输入A3纸的尺寸(297,420)数字后，我们再按回车键。接着在命令栏里的命令处输入英文字母z后再按回车键。如图：

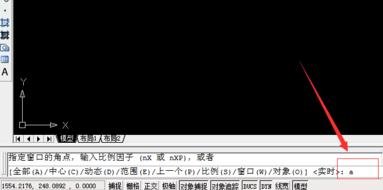

第五步我们再在下面的命令栏处输入英文字母a，意思指全部。然后再按Enter回车键。如下图所示：

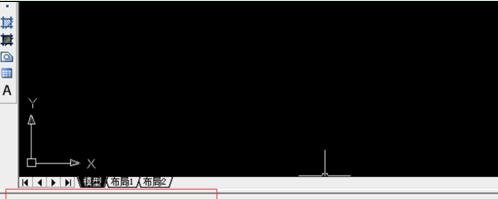

这时命令栏里会出现正在重生成模型7个字，说明A3纸大小的图形界限设置完成。如下图所示：
A4纸的cad图形界限的设置方法
1、打开CAD制图软件。
2、在命令行输入命令 limits，再按回车。
3、输入第一个数据为：(0，0)可不默认，第二个数据输入：(297，210)回车即可。
cad，即计算机辅助设计，是指利用计算机及其图形设备帮助设计人员进行设计工作。 在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案;各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索;设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成。
猜你喜欢：
1.CAD如何精确绘制图形
2.AutoCAD中怎样计算图形对象的个数
3.CAD渲染教程:从图形中向材质库输出材质
4.cad实训心得体会范文3篇
5.AutoCAD 经验与技巧
思考：
思考1：CAD画平面图一般用多大的图形界限，
提示：1、输入命令 limits，再按回车键。 2、如果你只是画一个小零件的平面图，想设置A4纸大小，就在命令框中输入 0,0；210 , 297。当然想要A3纸大小就要在命令框中输入 0,0 ； 297 , 420 。可以根据零件的大小灵活调整图幅大校 3、如果你是画一般的建...
思考2：cad打印图纸尺寸一般多少合适
提示：这个没有特别合适不合适滴，需要看你出的图纸的复杂程度和线条密度，越复杂线条密度越高，图幅纸张就越大越好。。。以此递减 A0 A1 A2 A3 A4 但是一般加工厂或者制造业图纸都选 A4 A3 比较多点可以节约成本，然而建筑行业的图纸就要大的多，常用...
思考3：CAD图框尺寸一般是为多少
提示：记一个尺寸就行了。就是A4:210X297。A3是两张A4拼起来。A2是两张A3拼起来，以此类推到A1。反过来就是对折，对折再对折。 最常用的就这些： A1图尺寸:594×891; A2图尺寸:420x594; A3图尺寸:420x297; A4图尺寸:210x297;
思考4：A2图纸的CAD字体和大小规定是多少？
提示：在《GB-T14665-1998 机械工程-CAD制图规则》中规定，机械工程的制图所使用的字体应按《GB/T13362.4~13362.5机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号》中的要求做到字体端正,笔画清楚排列整齐间隔均匀．至于尺寸的大小，楼上说的也...
思考5：cad 图纸比例一般是多少合适
提示：根据你的出图纸张大小决定,参考国家自定的标准,最好是采用1:1
