我们在CAD中画图时有时候想移动某个图的位置该如何操作呢?接下来就让小编给您细细道来。
cad怎么移动图纸的方法：
方法一：

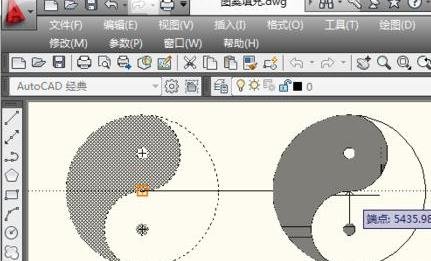

1、打开CAD软件，选定单独图案。
2、单击【移动】(工具栏十字四向箭头)或右键选择【移动】。
3、单击(捕捉住)移动基准点。
4、单击移动新位置。
方法二：
采用拉伸命令使选取的图形对象一部分移动，同时维持与图形其他部分的连结。
命令行：stretch
工具栏：修改-拉伸
操作步骤：
命令：stretch
执行移动命令
以交叉窗口或交叉多边形选择要拉伸的对象...
提示选择对象的方式
选择对象:从上到下框选图形的右侧部分
选择要拉伸的部分
选择对象: 指定对角点: 找到4 个
显示找到对象数目
选择对象：回车或者点击右键
完成选择，或者继续选择拉伸对象
指定基点或[位移(D)/模式(O)] <位移>:点击选择图形任意一点
指定拉伸的基点
指定第二点的位移或者<使用第一点当做位移>:捕捉基点的置放位置

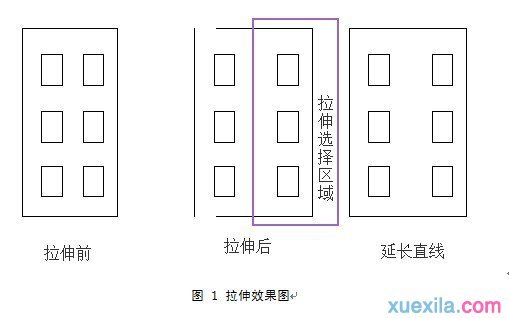

完成拉伸(如图1)
对拉伸后直线进行延伸，则完成对图形宽度拉伸，效果如图1
看了“cad怎么移动图纸”的人还看了：
1.如何移动cad图中部分图
2.怎么使用CAD绘制基础图纸
3.如何快速看懂cad图纸
4.怎么把图片导入cad
思考：
思考1：使用CAD时,鼠标中键不能拖动图纸
提示：这个问题 我也经常遇到..一般是中CAD病毒. 你看看在你要打开的那个CAD文件旁边或者目录下有没有 一个错误文件.(具体是什么我说不清楚)找到后删除. 你输入 OP 在配置里 选择重置 试试看能不能解决问题.
思考2：把CAD图复制到Word里，为什么不能随意移动？
提示：1、点击菜单中的“插入”，点击下拉菜单中的“对象”； 2、在弹出的“对象”对话框中，点击“新建”下的“AutoCAD图形”，这时会打开CAD程序，进入CAD操作界面（当然，电脑必须要安装有CAD软件）； 3、将别的CAD中的图复制粘贴在里面，或者直接绘制需要的...
思考3：cad中键为何不能移动
提示：cad中键不能移动的原因，是误设置了中键为“自定义动作”，可以再设回来： 命令行输入：MBUTTONPAN空格 输入1空格（如下图） 说明：MBUTTONPAN命令中， 变量0是指： 支持菜单 (.mnu) 文件定义的动作，当按下中键，调出自定义动作， 变量1是...
思考4：在CAD中的图片移动不了，是怎么回事？
提示：补充一下 楼主检查一下图层的设置，看图层栏是否设置为冻结，就是有个圆，默认为黄色的，点一下即切换。实在不行，楼主把图发我我看看。随时hi我 这个应该是你的图像边框没有打开，所以不能移动。 操作方法如下。cad工具栏上点右键选acad---参照...
思考5：cad布局图动不了了，怎么办啊？就是不能移动，不能...
提示：点击下方状态栏中的"模型"，进行图纸空间与模型空间转换。 如果还不行，则在图纸空间状态下，点击视口边框，调出“特性”窗口，在“其它”中有“显示锁定”项，更改为“否”。
