CAD中利用图纸集配合字段可以在多人制图合作中发挥巨大的作用，让设计员只要专心画图就行了，整理图纸以及合并、统一图纸变的非常简单。下面就让小编告诉你CAD中如何创建图纸集的方法，一起学习吧。
CAD中创建图纸集的方法
1、建立一个DWT样板文件
要用好图纸集我们必须先建立一个DWT样板文件，样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业。
2、DWT文件的建立

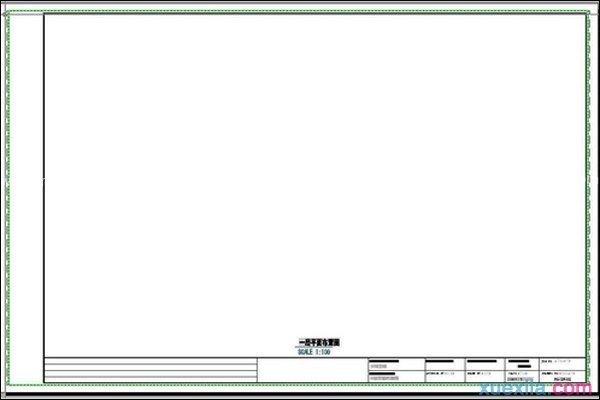

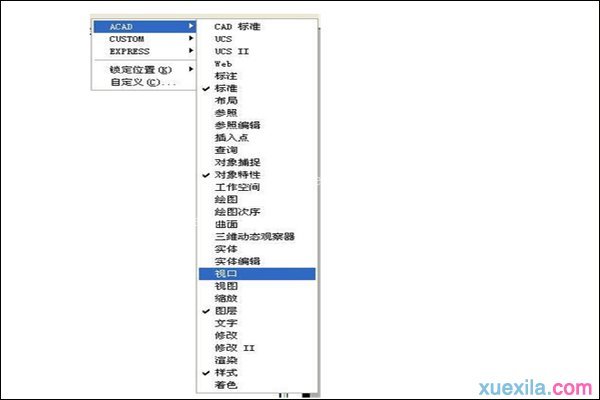

打开CAD，新建一个DWT文件，选择ACAD.WT文件文件建立好后选择布局1，把公司的标准图框插入，接下来就是固定图框的大小了，在布局里设置图框的比例是使用视口，视口的设置可以在CAD的菜单里点击光标右键出现增加自定义菜单，选择视口后出现视口菜单点击<单个视口>，沿图框对角线画一个方形，视口就建立好了，然后设置图层、线型、图框、字体等等。
再打开页面设置管理器把打印机和线形设置好，注意打印比例一定要设置成1:1，如果图框太大用SC命令调整至1:1比例，点击插入-字段选择图纸标题把文字缩放到适合大小后做为图纸内容，因为没有图纸集关联所以字段目前是####显示，没关系先不管它，再复制一个双击进入字体后选择打印日期做为出图的日期用再复制一个选择编号用做图纸的编号，最后确定后保存成DWT文件格式 。
3、图纸集的建立

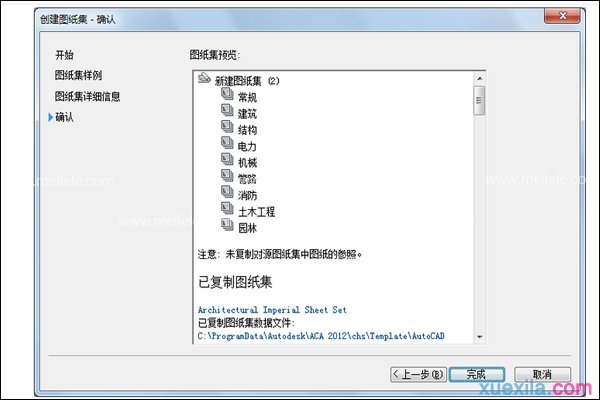

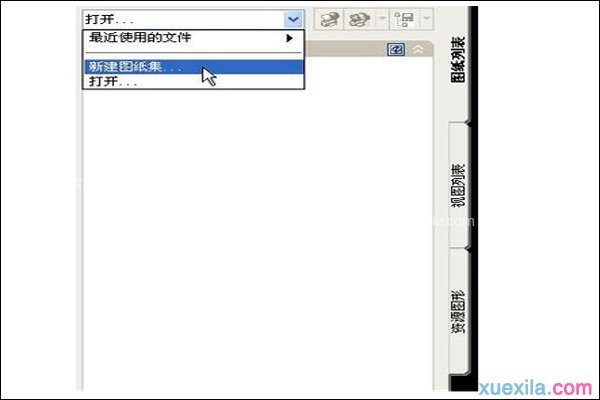

按CTRL+4弹出图纸集管理器，点击打开-新建图纸集选择<现有图形>，点击下一步，图纸集的名称写本次工程的名称保存图纸集文件的文件夹名称也和工程名相同，点击<图纸集特性>里<用于创建图纸样板>里选择刚设置好的DWT文件，然后下一步，下一步直至结束。
4、文件的建立
此时在图纸集管理器里应该可以看到刚建立的图纸集了，右键点击图纸集名称，选择<新建子集>，名称自定，注意把<创建相对于上级子集存储位置的文件夹>选项打勾，可以直接建立一个相对应的子目录便于管理。子集建立好后对子集右键点击选择<新建图纸>出现对话框把编号和标题写好后确定，这样一张图纸就建立好了。
5、发布

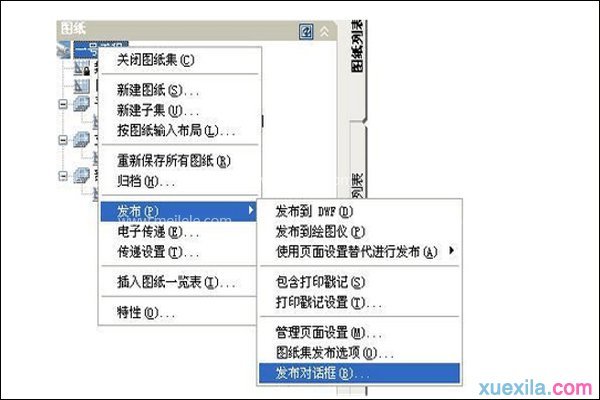

图纸集的工程名点击右键，选择<发布>-<发布对话框>出现发布对话框，单击第一张图纸，按CTRL+A全选后在页面设置里选择第一张图纸的打印机设置。
