图框是CAD图形的一个标准化，那么大家知道在cad中怎么建立图纸框吗?下面是学习啦小编整理的在cad中怎么建立图纸框的方法，希望能给大家解答。
在cad中建立图纸框的方法

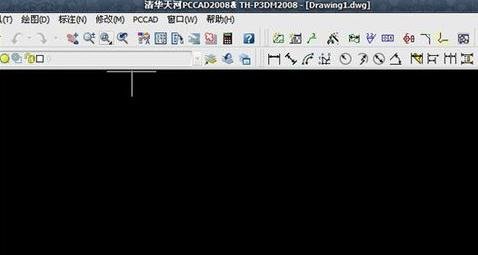

打开CAD2008绘图软件，新建一个绘图界面，如图所示。
在cad中建立图纸框步骤图1
在菜单栏“PCCAD”中找到“图纸”，下拉找到“图纸设置”，如图所示。我这里用的CAD是安装了清华天河的，所以就直接可以调取了。
在cad中建立图纸框步骤图2

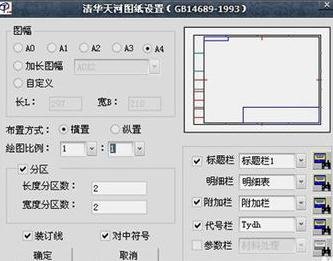

点“图纸设置”，弹出“清华天河图纸设置”窗口，如图所示。
在cad中建立图纸框步骤图3
在“清华天河图纸设置”窗口中我们可以看到有A0到A4五种图幅，但在绘图中我们可能遇到更大的尺寸的图纸，可以对图幅进行相应的比例设置。
在cad中建立图纸框步骤图4

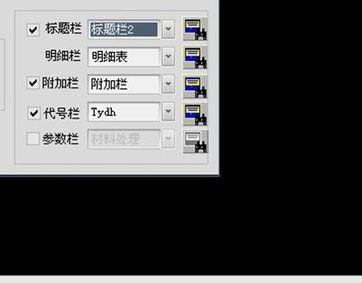

在右下角可以对“标题栏”、“附加栏”、“代号栏”等进行设置。
在cad中建立图纸框步骤图5

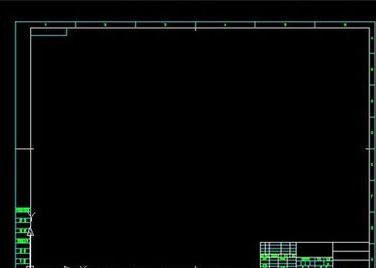

点确定，就可以在需要的位置插入设定好的图框了。
在cad中建立图纸框步骤图6
看了“在cad中怎么建立图纸框”的人还看了：
1.cad怎么设置图纸大小及图框
2.cad怎么设置图框
3.cad怎么把图形按尺寸放到图纸框
思考：
思考1：0号图纸制图时边框是多大的
提示：按GB50001-2010《房屋建筑制图统一标准》Ao号 宽×长为841mm×1189mm。框左距纸边25mm,框上、下、右距纸边各10mm。
思考2：一号图纸多大
提示：不知道你是手绘还是电脑绘图 先说手绘 图纸大小841MM*594MM 边框左25MM上，下，右都是10MM(绝对是） 打好边框 就开始画正图拉`` 电脑出图 一般都是AUTO CAD画好以后导入PHOTO SHOP PHOTO建立一张图纸大小就是上面说的 分辨率调到300 出图比较清...
思考3：按1：1画图后如何出A0图纸图框怎么设置？
提示：一般建议先按1:1画图，即实物1米的线就在CAD里画1000mm长，再放入合适的图框里出图。当然熟练了也可以先选择好图框（拷贝或调入）再画图。标准的1:1图框（常用A4~A0）尺寸国标是有规定的。 有不少实物按1:1画图后视图很大，直接放在1:1图框里放...
思考4：cad图框是1：100但是图不知道比例 怎么把图套进图框里
提示：我们一般绘制图形为了体现计算机的优越性,都是直接按照实物的实际尺寸毫米数,按同样的数字的图形单位来绘制表达,例如实物长度为30000毫米,我们就按照30000个...
思考5：cad打印图纸1:1的情况下，要打出内外两个图框，图...
提示：如果是用打印机打A3和A4纸，那肯定是有打印机自动的白边打不上的，所以打出来的实际不是1：1， 但一般工程用的蓝图都是在A0加宽的卷筒纸上打印的，你选择好边框后就会打出1：1的边框图了。 一般图纸上会注明比例和图框大小，你按照给定的图框大...
